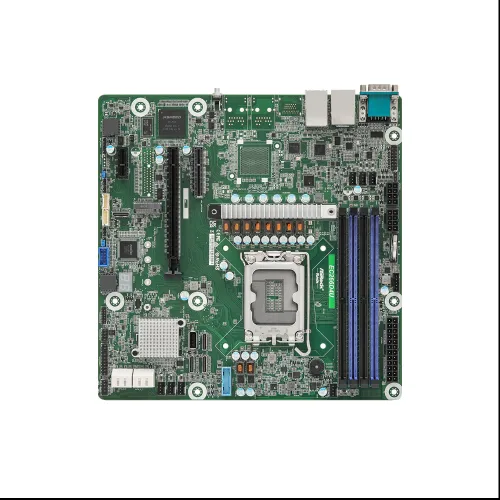

Mainboard Server ASRock Rack EC266D4U | Intel C266 | LGA1700 | 4 khe DDR5 ECC UDIMM

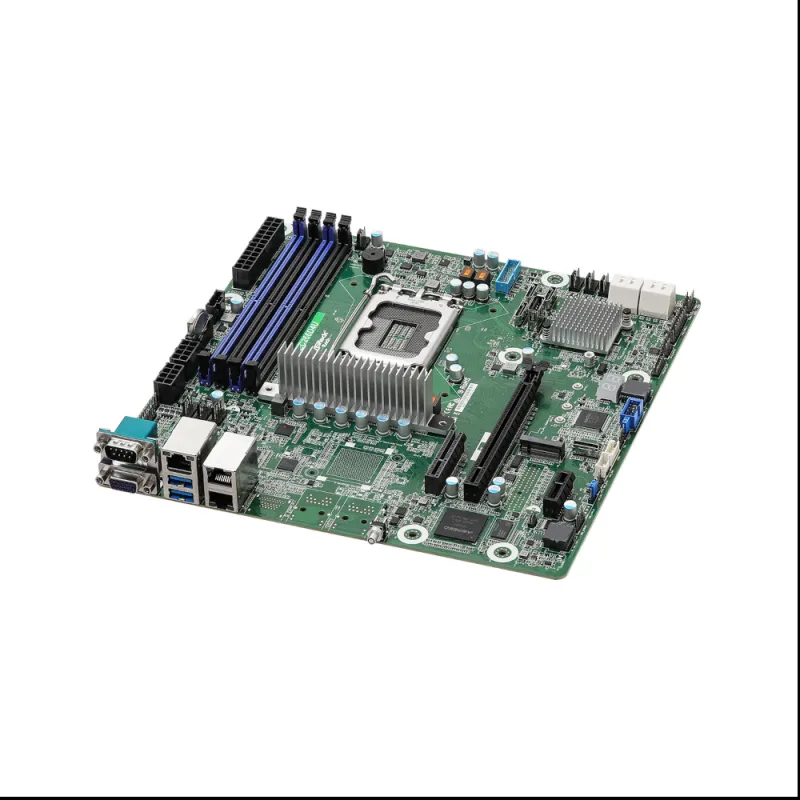

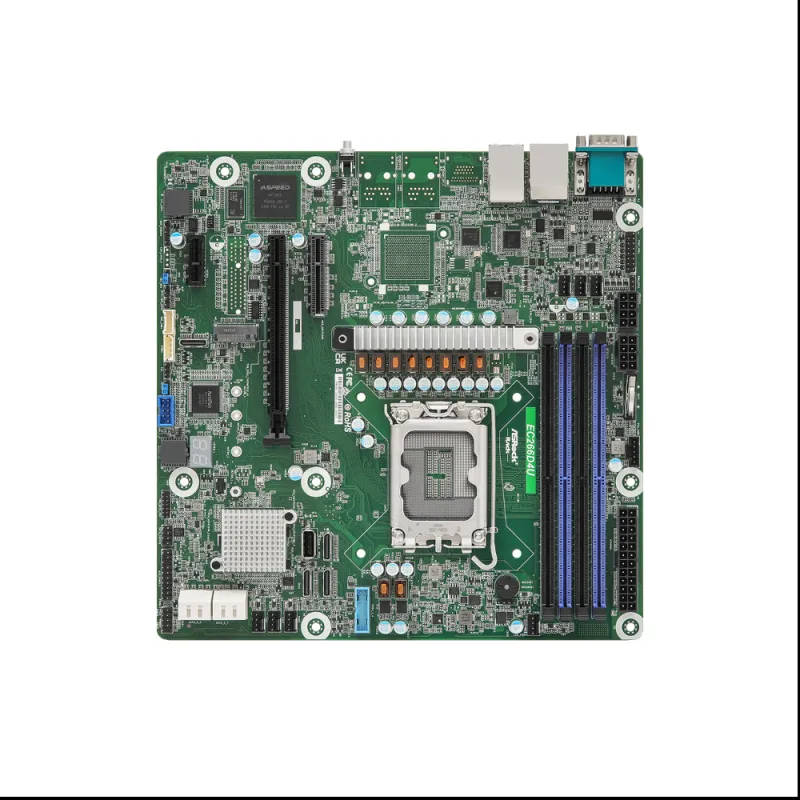

ASRock Rack EC266D4U – Mainboard server Micro-ATX nhỏ gọn

ASRock Rack EC266D4U là bo mạch chủ server Micro-ATX được thiết kế cho các hệ thống máy chủ nhỏ gọn, máy chủ doanh nghiệp và nền tảng lưu trữ cần khả năng mở rộng linh hoạt. Sản phẩm sử dụng chipset Intel C266, socket LGA1700 và hỗ trợ Intel Xeon 6300 Series, Xeon E-2400 Series cùng Pentium Gold G7400/G7400T.

Với kích thước 9.6 × 9.6 inch (244 × 244mm), 4 khe DDR5 ECC UDIMM, PCIe 5.0 x16, M.2 PCIe 4.0 x4, 4 OCuLink và tối đa 8 SATA 6Gb/s, EC266D4U hướng đến các hệ thống server cần cân bằng giữa kích thước và khả năng mở rộng.

Intel C266 và socket LGA1700

ASRock Rack EC266D4U sử dụng Intel C266 cùng 1 socket LGA1700, hỗ trợ các bộ xử lý Intel Xeon 6300 Series, Xeon E-2400 Series và Pentium Gold G7400/G7400T. Nền tảng này phù hợp với các máy chủ phổ thông, hệ thống lưu trữ và những môi trường doanh nghiệp cần nền tảng Intel Xeon trong kích thước Micro-ATX.

Theo thông số kỹ thuật, nền tảng hỗ trợ CPU có TDP tối đa 95W, phù hợp với các cấu hình server được tối ưu về mức tiêu thụ điện và khả năng tản nhiệt.

4 khe DDR5 ECC UDIMM

Mainboard được trang bị 4 khe DIMM, cấu hình 2DPC, hỗ trợ DDR5 288-pin ECC UDIMM. Mỗi khe hỗ trợ dung lượng tối đa 32GB, tổng dung lượng bộ nhớ có thể đạt 128GB.

Tốc độ bộ nhớ tối đa được công bố ở mức 4400MT/s với 1 DIMM mỗi kênh, 4000MT/s với 2 DIMM 1R và 3600MT/s với 2 DIMM 2R. Điện áp bộ nhớ là 1.1V.

ECC UDIMM giúp nền tảng hướng đến những hệ thống cần độ tin cậy cao hơn trong quá trình vận hành, phù hợp với server doanh nghiệp, lưu trữ và các ứng dụng chạy liên tục.

PCIe 5.0 x16 cho card mở rộng

EC266D4U cung cấp 1 khe PCIe 5.0 x16 kết nối trực tiếp với CPU, phù hợp để lắp card đồ họa, card mạng hoặc các thiết bị mở rộng tương thích PCIe thế hệ mới.

Ngoài ra, mainboard còn có 1 khe PCIe 4.0 x4 kết nối CPU và 1 khe PCIe 4.0 x1 kết nối chipset. Khe PCIe 4.0 x4 chia sẻ lane với OCuLink4; khi khe này được sử dụng, OCuLink4 sẽ bị vô hiệu hóa.

4 OCuLink và lưu trữ linh hoạt

Một điểm đáng chú ý của EC266D4U là hệ thống 4 cổng OCuLink, cung cấp khả năng kết nối thiết bị lưu trữ và mở rộng tốc độ cao.

Cấu hình gồm 1 OCuLink PCIe 4.0 x4 kết nối CPU, 1 OCuLink PCIe 4.0 x4 hoặc 4 SATA 6Gb/s kết nối PCH và 2 OCuLink PCIe 4.0 x4 kết nối PCH. Cách thiết kế này giúp hệ thống linh hoạt khi triển khai storage hoặc các thiết bị PCIe mở rộng.

M.2 PCIe 4.0 x4 cho SSD NVMe

Mainboard hỗ trợ 1 khe M.2 M-key PCIe 4.0 x4, tương thích các kích thước 2280, 2260, 2242 và 2230.

Khe M.2 kết nối với chipset Intel C266, phù hợp để sử dụng SSD NVMe làm ổ hệ điều hành hoặc ổ lưu trữ tốc độ cao cho server.

Tối đa 8 SATA 6Gb/s

ASRock Rack EC266D4U hỗ trợ hệ thống lưu trữ với tối đa 8 SATA 6Gb/s. Khả năng này giúp mainboard phù hợp với các cấu hình server cần nhiều ổ HDD/SSD, đặc biệt là những hệ thống lưu trữ dữ liệu hoặc máy chủ nội bộ.

Việc kết hợp SATA, OCuLink và M.2 mang đến nhiều lựa chọn khi xây dựng hệ thống storage tùy theo nhu cầu dung lượng và tốc độ.

Dual LAN và quản trị IPMI

EC266D4U được trang bị 2 cổng RJ45 Gigabit Ethernet sử dụng Intel i210, đáp ứng nhu cầu kết nối mạng cho server và các hệ thống doanh nghiệp. Mainboard cũng tích hợp BMC ASPEED AST2600 và hỗ trợ IPMI để quản trị hệ thống từ xa.

Khả năng quản trị từ xa giúp việc theo dõi, kiểm tra và vận hành server thuận tiện hơn, đặc biệt trong môi trường hệ thống được triển khai liên tục.

Thiết kế Micro-ATX nhỏ gọn

Với kích thước 244 × 244mm, EC266D4U sử dụng form factor Micro-ATX, nhỏ gọn hơn nhiều nền tảng server EEB/ATX kích thước lớn.

Thiết kế này phù hợp với các chassis server nhỏ, máy chủ văn phòng, hệ thống lưu trữ và những cấu hình cần tối ưu không gian nhưng vẫn yêu cầu các tính năng quản trị server chuyên dụng.
